產品介紹 / DESCRIPTION

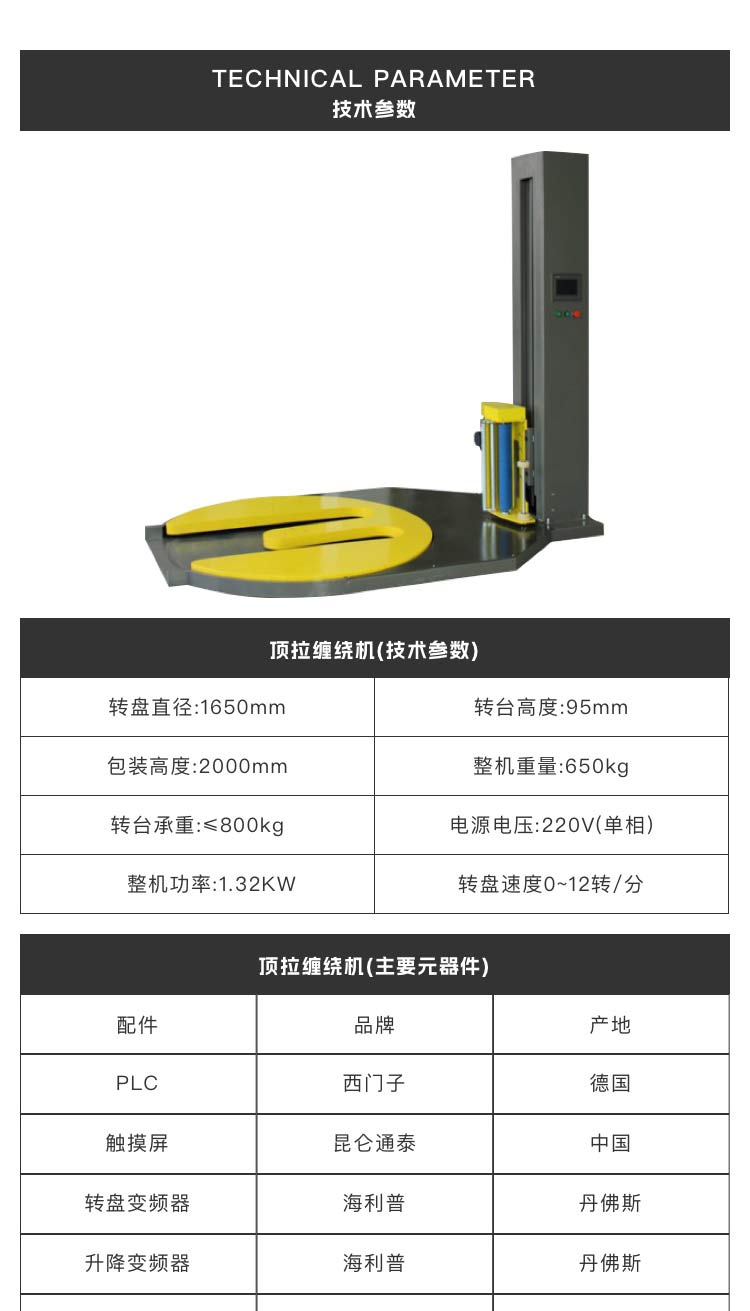

技術參數 / PARAMETER

技術參數

L 500-1200mm×W 500-1200mm×H 500-1800mm

轉盤直徑 1650mm

包裝高度 1800mm

壓盤直徑 600mm

轉臺高度 80mm

轉臺承重 ≤2000 kg

整機重量 500 kg

外形尺寸 2650*1650*2830

整機功率 1.69KW(4個電機）

電源電壓 220 V （單相）

適用膜規格 膜寬500mm 膜外徑≤220mm 膜厚度20-30μm 芯內徑76mm

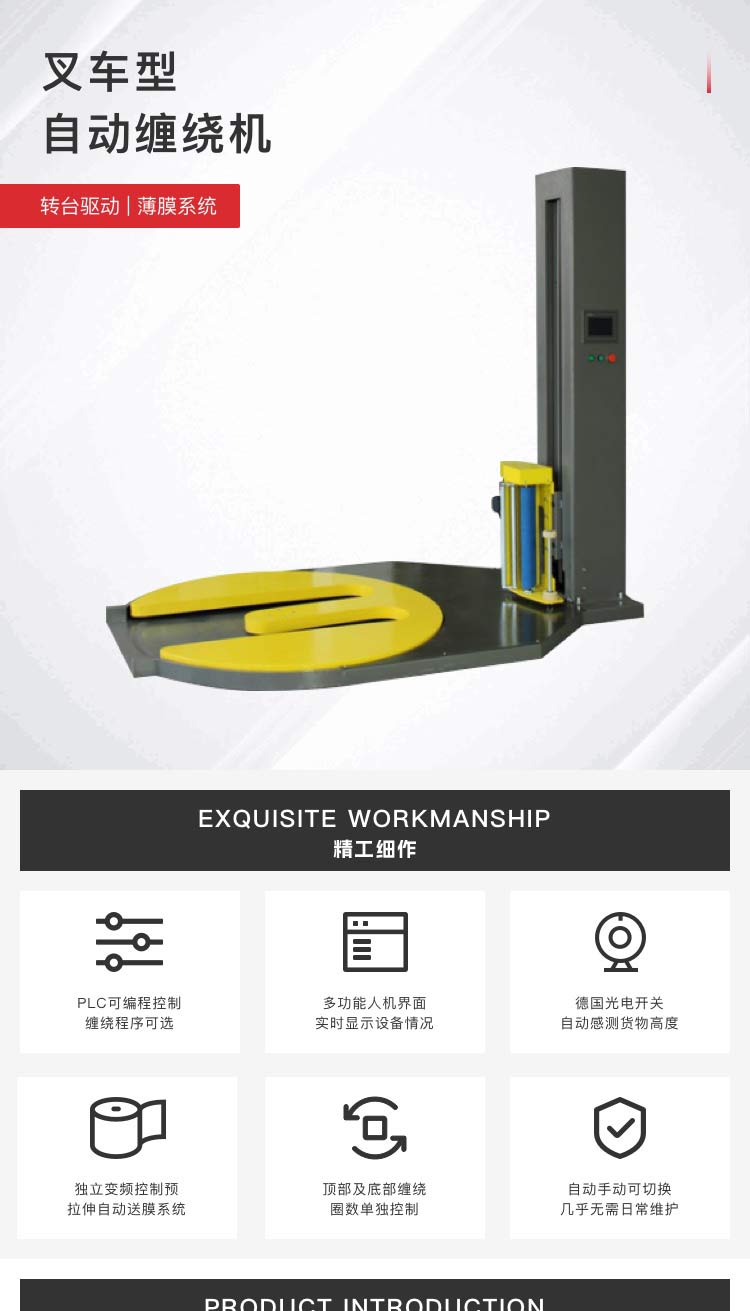

主要性能

整機電機、電線、鏈條等危險裝置全部內置以保證操作人員的 安全。

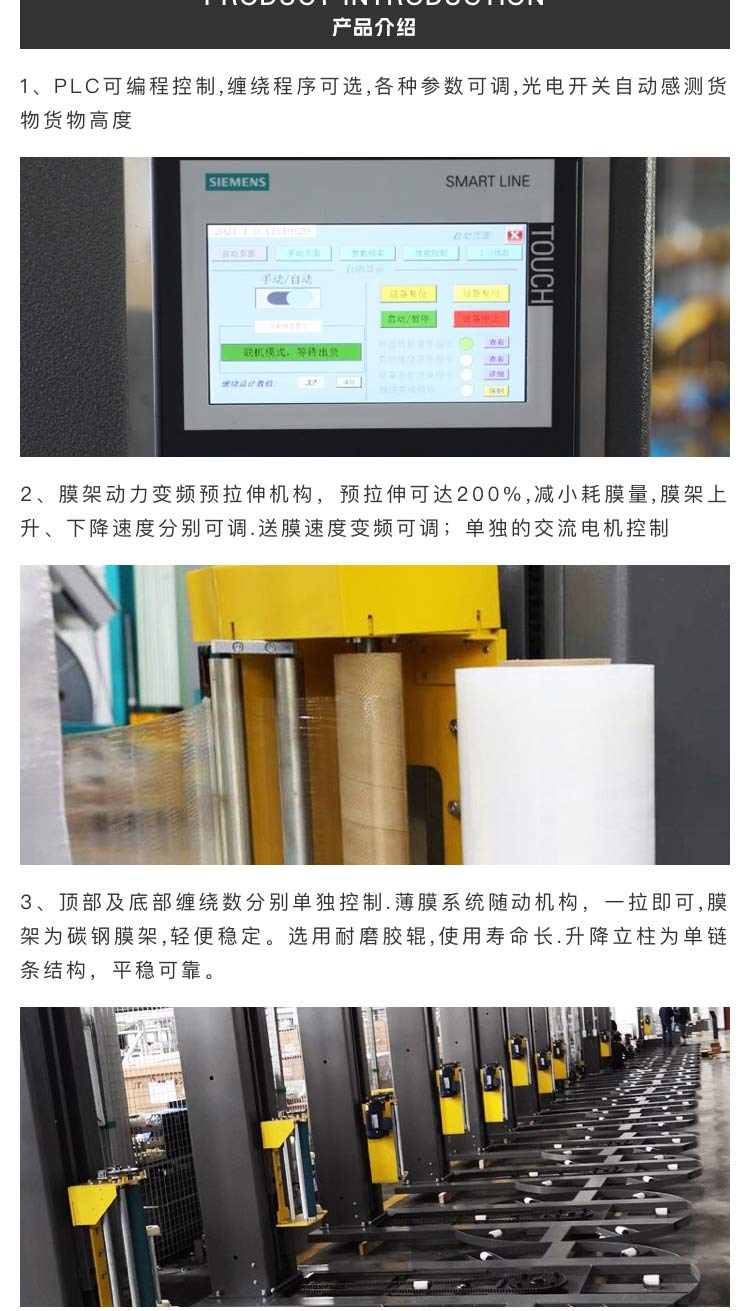

PLC可編程控制，纏繞程序可選。

多功能人機界面式文本控制顯示系統，實時顯示設備運行狀況。

德國倍加福光電開關自動感測貨物高度。

纏繞層數、運行速度、薄膜張緊度任意可調，操作方便簡單。

獨立變頻控制預拉伸自動送膜系統，拉力自由調整。

頂部及底部纏繞圈數分別單獨控制，1-9圈自由調節。

自動、手動可切換，幾乎無需日常維護

轉臺驅動：

5分58齒型大齒輪承重設計，很大程度減輕易損托輪磨損，降低噪音。

轉盤變頻調速 0～12 rpm/分鐘可調。

轉盤緩啟動、緩?fù)Ｖ梗詣?dòng)復位。

轉盤選用優質碳素結構鋼，壽命更長。

薄膜系統：

膜架動力變頻預拉伸機構，預拉伸可達200%,減小耗膜量。

膜架上升、下降速度分別可調，尼龍輪式導軌運行平穩，輕便 耐用。

送膜速度變頻可調，拉伸控制更精確、穩定、方便。

頂部及底部纏繞圈數分別單獨控制。

薄膜導出系統為上下隨動機構，適用薄膜范圍更廣。

膜架為碳鋼,輕便穩定。

選用耐磨膠輥,使用壽命長。

升降立柱為鏈條結構，平穩可靠。

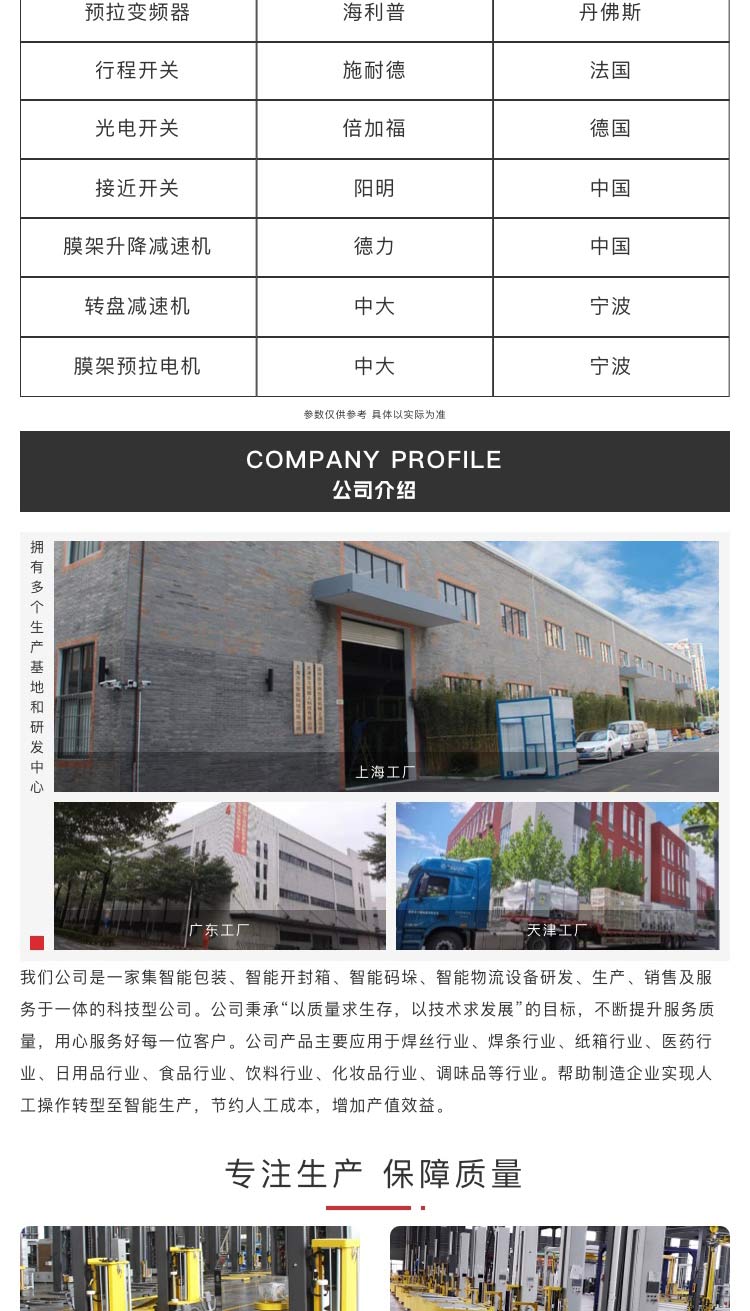

主要元器件（電控系統的選用情況）

觸摸屏 （昆侖通態） （中國臺灣）

PLC （西門子） （德國）

轉盤變頻器 （海利普） （丹麥）

升降變頻器 （海利普） （丹麥）

壓頂變頻器 （海利普） （丹麥）

預拉變頻器 （海利普） （丹麥）

行程開關 SCHNEIDER （施耐德） （法國）

光電開關 （倍加福） （德國）

接近開關 （菲利克斯） （中國臺灣）

膜架升降減速機 （德力） （中國）

壓頂電機 （德力） （中國）

轉盤減速機 （中大） （寧波）

膜架預拉電機 （中大） （寧波）
